Guía de inicio rápido Box2 y Box4

Los Box han sido diseñados como dispositivos IoT plug & play facilitando, de este modo, su instalación.

En esta guía, el usuario encontrará la información simplificada para poner en funcionamiento su Box y empezar a trabajar con él.

Hardware y dimensiones

Box 2 y Box 4

Medidas Box 2 y Box 4

Box 4 panel frontal

Instalación del hardware

• Antes de trabajar con Box, es necesario preparar la instalación de los controladores, que se vayan a conectar al Box. La conexión de los controladores entre sí, es en cascada (tal y como muestra la imagen) y dirigirlos hacia los puertos RS485 del Box de acuerdo con la topología daisy-chain. Usar cable apantallado de tres hilos (es lo mas recomendable) o en su caso si los controladores son a dos hilos, usaríamos una manguera de dos hilos pero siempre apantallada y la conexión seria la misma.

Nota: No hacer derivaciones o cerrar el circuito.

Controles a 3 hilos conectados en cadena entre sí.

Controles a 2 hilos conectados en cadena entre sí.

• Conecte el cable RJ45 desde el puerto Ethernet del Box 2 hasta el puerto Ethernet LAN del router.



  Cable RJ45 conectado a box 2

Nota: cable RJ45 no incluído, opcional de añadir a su pedido.

• Antes de realizar este paso, verifique por su seguridad que no hay conexión alguna de los instrumentos a la red eléctrica.

Para alimentar al Box basta con conectar el cable de alimentación a su entrada y éste también a la red eléctrica.

box 2 conectado a red eléctrica con adaptador de red.

Adaptador de red box v2024

• Acceda a nuestra página web Cloud kiconex, introduzca sus credenciales (es necesario un registro previo) y haga clic en acceder.

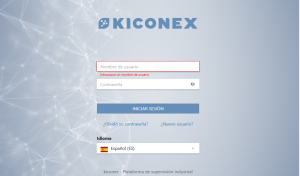

Plataforma de acceso Cloud kiconex.

• Para continuar con la configuración de su instalación, acceda a Perfil de usuario o Instalaciones. Recomendamos la lectura de los demás apartados relacionados en Cloud kiconex.
