Diagramas

El módulo de diagramas permite realizar sinópticos de una o varias instalaciones a modo SCADA donde se puede mezclar imágenes y variables a tiempo real para obtener información del estado y funcionamiento en una simple pantalla.

La configuración de estos diagramas se realiza directamente en la plataforma myKiconex de una forma fácil e intuitiva. Para ello se pueden incluir imágenes, variables analógicas, variables digitales, iconos dinámicos, botones de acciones, enlaces de cambio de capa...etc.

Las variables configuradas en cada diagrama, se visualizarán en tiempo real y se podrán graficar pulsando sobre los diferentes elementos.

Además de lo anterior, existe el modo para vista a pantalla completa en la aplicación de myKiconex. De esta forma, se puede visualizar el diagrama como si fuese una aplicación SCADA independiente incluyendo todas las posibilidades de visualización, navegación, interacción..etc.


Configuración de un diagrama

Para crear un diagrama se debe acceder a la instalación y a continuación entrar en la subsección "Diagramas"

Botón de diagramas dentro de la instalación

Al acceder, se puede encontrar el listado de diagramas. De disponer alguno se vera el nombre, la descripción, y la fecha de la última modificación. En caso de que exista algún diagrama creado, aparecerá en este listado. En caso contrario, se puede crear uno nuevo pulsando sobre el icono +.

Botón de añadir diagrama

Al pulsar sobre el botón +, se accede a el panel de configuración general del diagrama donde se debe configurar el nombre y la descripción del diagrama. A continuación, se debe seleccionar el formato del lienzo a utilizar. Por defecto viene con las medidas 1280 x 720 pixeles, aunque se puede elegir entre 800 x 600 px hasta 1920 x 1080 px, tanto en vertical como en horizontal.

Configuración general del diagrama


El siguiente paso es acceder a la pestaña de diagrama donde se define el contenido del diagrama.

Pestaña de diagrama


Lo principal es elegir una capa como principal, ésta será la pantalla inicial al abrir el diagrama. Una vez elegida, se mostrará una capa con una cuadrícula. Al pulsar sobre guardar, sobre el botón inferior del diagrama, se guardarán todos los cambios.

Para modificar un diagrama existente, se debe hacer click con el botón derecho sobre un diagrama y seleccionar editar. También se puede entrar en el diagrama y pulsar sobre el icono del lápiz para editarlo.

Editar desde el listado de diagramas
Editar diagrama desde el diagrama

Opciones de configuración de la capa

Los siguientes iconos son los iconos de configuración del diagrama:

Barra de configuración del diagrama

La descripción de cada icono desde la izquierda a la derecha es:

Añadir imagen

Añadir imagen en barra de configuración del diagrama


Al pulsar sobre el icono aparece un nuevo panel de nuevo objeto, aquí se puede cargar la imagen a utilizar para representar en el diagrama. Por ejemplo, un plano de la instalación donde se encuentren todos o algunos de los dispositivos a monitorizar, algún circuito de un equipo...entre otros.

En este pop-up aparecen dos pestañas. La primera pestaña Texto podrá nombrar esta imagen y configurar el tamaño y el texto de este nombre, este se mostrará en la imagen que se suba.

Pestaña texto

La siguiente pestaña es Imagen, donde se puede subir la imagen y configurar el tamaño del archivo. También se puede previsualizar el elemento.

Pestaña imagen con previsualización

Al pulsar el botón añadir la imagen se sube al diagrama. Una vez subida la imagen, se cerrará el recuadro de configuración y aparecerá la imagen para poder ubicarla en la posición deseada.

Imagen cargada en diagrama

Añadir parámetros

Para añadir parámetros se debe pulsar sobre el icono que se muestra a continuación en la barra de configuración del diagrama:

Añadir parámetros en barra de configuración del diagramas

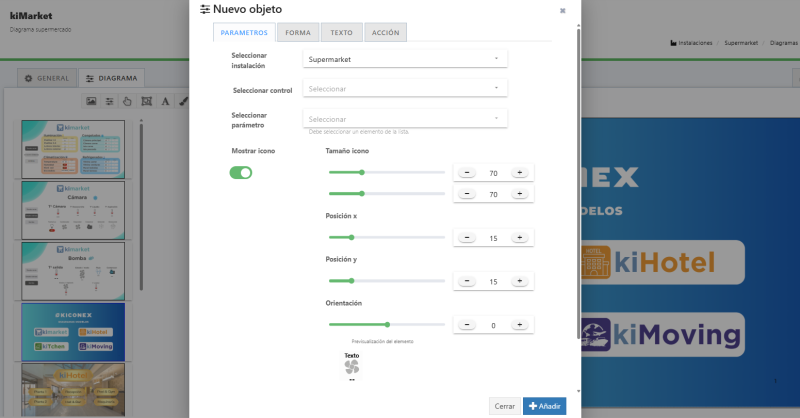

Una vez pulsado el icono saldrá un panel de configuración de este parámetro, tienes 4 pestañas de configuración:

Parámetros

Seleccionar instalación, en este desplegable se selecciona automáticamente la instalación sobre la que se va a trabajar.

Seleccionar control, se debe seleccionar el control (máquina o dispositivo que se monitoriza).

Seleccionar parámetro, se debe seleccionar el parámetro a mostrar. Es decir, la variable a monitorizar.

Con el selector de Mostrar icono se indica si se quiere mostrar el icono (siempre se puede ver una previsualización del formato final en la parte inferior del pop-up). A continuación, se puede configurar el tamaño del icono en el diagrama, así como la posición del eje X e Y.

Pestaña de parámetros en añadir parámetros al diagrama

Forma

En esta pestaña se configura la altura, la achura, el radio y el color del área en la que podrá acceder a la gráfica de este parámetro. Al final verá la previsualización del elemento.

Pestaña forma en añadir parámetro

Texto

Lo primero que encontrará es el recuadro de introducción del texto, aquí podrá introducir el nombre que quiere mostrar que identifique al parámetro, puede ser en nombre de la sala, del control o de la máquina, por ejemplo.

Se puede habilitar o deshabilitar el mostrar el valor y configurar la posición X e Y indicando el tamaño en el que se quiere visualizar el valor. Al final verá la previsualización del elemento.

Seguido podrá configurar el color del texto haciendo click en el recuadro donde aparecerá una paleta de colores.

Se puede habilitar o deshabilitar el mostrar el nombre y configurar la posición X e Y indicando el tamaño en el que se quiere visualizar el tamaño del nombre. Al final verá la previsualización del elemento.

Pestaña texto en añadir parámetros

Acción

Tiene un desplegable donde podrá seleccionar las diferentes acciones que puede realizar este parámetro en cuanto se haga click encima de su área, se puede cambiar de capa, cargar diagrama, cargar instalación, cargar control, ir a un link externo o simplemente la acción del parámetro.

A su lado está la configuración Destino que indicará las opciones posibles una vez se haya seleccionado la pestaña anterior. Al final verá la previsualización del elemento.

Pestaña acción en añadir parámetros

Una vez terminadas estas configuraciones se debe hacer click en añadir y este parámetro se añadirá al diagrama, lo podrá situar donde desee.

Visualización de añadir parámetro en configuración del diagrama

Añadir botón

Para añadir un botón se debe pulsar sobre el icono que se muestra a continuación en la barra de configuración del diagrama:

Añadir botón en barra de configuración del diagrama

Una vez pulsado el icono saldrá un panel de configuración donde tienes 3 pestañas de configuración:

Forma

En esta pestaña se configura la altura, la achura, el radio y el color del área del botón. Al final verá la previsualización del elemento.

Pestaña forma en añadir un botón

Texto

En ella podrá configurar el texto, el tamaño y el color. Al final verá la previsualización del elemento.

Pestaña de texto en añadir un botón

Acción

Tiene un desplegable donde podrá seleccionar las diferentes acciones que puede realizar este parámetro en cuanto se haga click encima de su área, se puede cambiar de capa, cargar diagrama, cargar instalación, cargar control o ir a un link externo.

A su lado está la configuración Destino que indicará las opciones posibles una vez se haya seleccionado la pestaña anterior. Al final verás la previsualización del elemento.

Pestaña acción en añadir un botón

Una vez terminadas estas configuraciones se debe hacer click en añadir y el botón se añadirá al diagrama, lo podrá situar donde desee.

Visualización de añadir botón en configuración del diagrama

Añadir objeto

Para añadir un objeto se debe pulsar sobre el icono que se muestra a continuación en la barra de configuración del diagrama:

Añadir objeto en barra de configuración del diagrama

Una vez pulsado el icono saldrá un panel de configuración donde tienes 2 pestañas de configuración:

Forma

En esta pestaña se configura la altura, la achura, el radio y el color del área. Al final verá la previsualización del elemento.

Pestaña forma en añadir objeto

Texto

En ella podrá configurar el texto, el tamaño y el color. Al final verá la previsualización del elemento.

Pestaña texto en añadir un botón.

Una vez terminadas estas configuraciones se debe hacer click en añadir y el botón se añadirá al diagrama, lo podrá situar donde desee.

Visualización de añadir objeto en configuración del diagrama

Añadir texto

Para añadir texto se debe pulsar sobre el icono que se muestra a continuación en la barra de configuración del diagrama:

Añadir texto en barra de configuración del diagrama

En ella podrá configurar un texto que necesite añadir al diagrama, el tamaño y el color. Al final verá la previsualización del elemento.

Añadir texto en configuración del diagrama
Visualización del texto añadido

Cambiar color de fondo

Para cambiar el color de fondo se debe pulsar sobre el icono que se muestra a continuación en la barra de configuración del diagrama:

Cambiar color de fondo en barra de configuración del diagrama

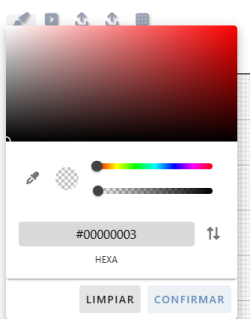

Una vez pulsado el icono saldrá una paleta de colores donde podrá configurar el color que desee, una vez configurado hacer click en Aceptar.

Panel de configuración de color de fondo
Visualización de cambio de color de fondo en configuración del diagrama

Nota: para este ejemplo se ha disminuido el tamaño del plano para poder así visualizar el cambio.

Añadir botón multi-acción

Para añadir un botón multi-acción se debe pulsar sobre el icono que se muestra a continuación en la barra de configuración del diagrama:

Añadir botón multi-acción en barra de configuración del diagrama

Una vez pulsado el icono saldrá un panel de configuración de este parámetro, tiene 4 pestañas de configuración:

Forma

En esta pestaña se configura la altura, la achura, el radio y el color del área. Al final verá la previsualización del elemento.

SP pestaña forma en añadir boton multi-accion en configuración del diagrama

Texto

En ella podrá configurar el texto, el tamaño y el color. Al final verá la previsualización del elemento.

SP pestaña texto en añadir botón multi-acción en configuración del diagrama


Imagen

Tiene la opción de subir una imagen representativa sobre el botón a añadir, configurar la posición del eje X e Y y su tamaño. Al final verá la previsualización del elemento.

SP pestaña imagen en añadir botón multi-acción en configuración del diagrama.


Multi-acción

Se debe seleccionar la instalación el control y el o los comandos que vas a representar en el diagrama, una vez seleccionados pulsar añadir en la opción de debajo de la selección del comando, se pueden añadir varios a la vez por lo que se debe pulsar añadir en azul para añadir las selecciones una vez configuradas.

SP pestaña multi-acción en añadir botón multi-acción en configuración del diagrama

Visualización del botón multi-acción en diagramas:

SP visualización de botón multi-acción en diagramas

Exportar a PNG

Para exportar a png se debe pulsar sobre el icono que se muestra a continuación en la barra de configuración del diagrama:

Exportar a png en barra de configuración del diagrama

Una vez pulsado el icono se descargará automáticamente una imagen en formato png, lo podrá visualizar en la barra inferior o en la carpeta de descargas.

SP exportar a png en configuración de diagramas

Se descargará una imagen del diseño del diagrama que se haya realizado en formato png.

Exportar a SVG

Para exportar a SVG se debe pulsar sobre el icono que se muestra a continuación en la barra de configuración del diagrama:

Exportar a SVG en barra de configuración del diagrama
SP exportar a SVG desde configuración del diagrama

Se descargará una imagen del diseño del diagrama que se haya realizado en formato SVG.

Mostrar/quitar Grid

Para mostrar/quitar Grid se debe pulsar sobre el icono que se muestra a continuación en la barra de configuración del diagrama:

Mostrar/quitar grid

Esta herramienta permite quitar el Grid (cuadricula).

SP mostrar grid en configuración de diagramas
SP no mostrar grid en configuración de diagramas

Nota: para este ejemplo se ha disminuido el tamaño del plano para poder así visualizar el cambio.

Adición de capas

Un diagrama puede estar compuesto por una o varias capas. Para añadir una capa al diagrama se debe hacer click en el botón "+" ubicado en el menú lateral izquierdo..

Añadir capas en diagramas con recuadro

Se desplegará el pop-up principal de configuración de la capa, tendrá:

Nombre de la capa

En este apartado se deberá configurar el nombre de la capa.

Capa principal

Se debe configurar si será la capa principal o no, bastaría con marcar en el recuadro para que se habilite o deshabilite según la necesidad.

Configuración para presentación

Indica "Mostrar". El diagrama funciona como una presentación por lo que se puede configurar qué capas se desean visualizar y las que no.

En caso de seleccionar la capa para que se visualice en modo presentación se debe configurar el tiempo en el que se desea que permanezca.

Configuración de una segunda capa

Una vez configurada la información anterior se debe pulsar "Guardar" y nuevamente "Guardar" para terminar de configurar sobre el diagrama.

Permisos

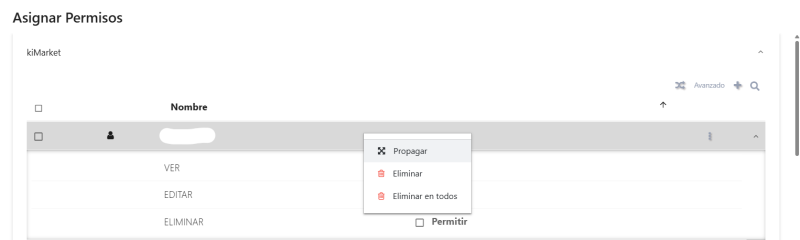

El funcionamiento de los permisos lo podrá visualizar más detalladamente en el siguiente enlace

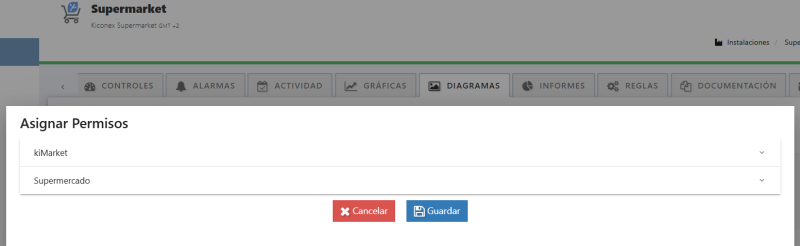

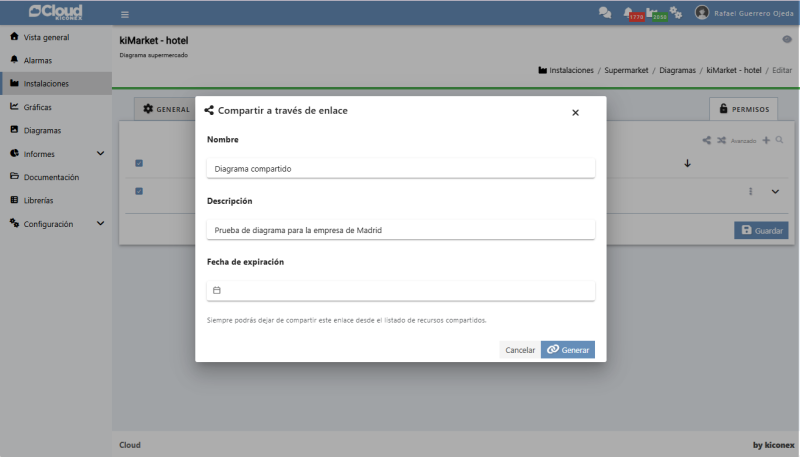

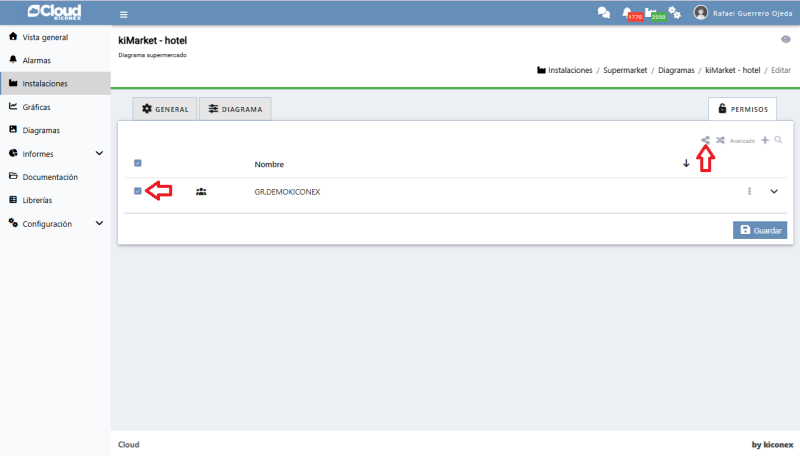

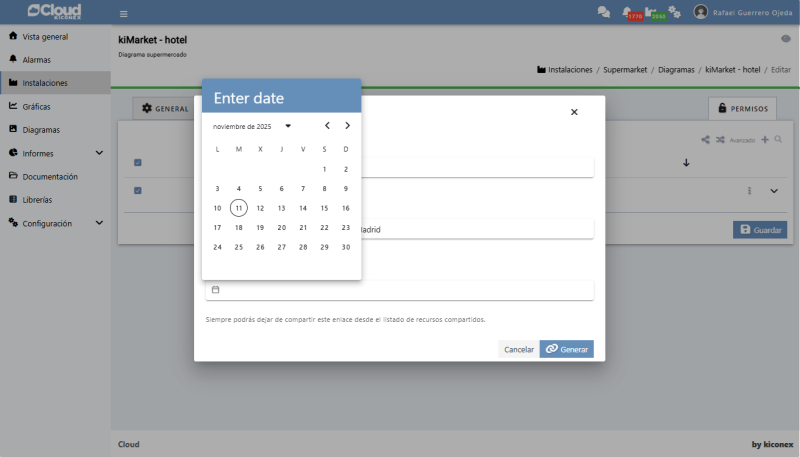

Para que los usuarios de la instalación vean el diagrama creado se les debe asignar dichos permisos, los permisos se heredan de los permisos asignados en la instalación por lo que si es necesario dar menos o más permisos se debe revisar.

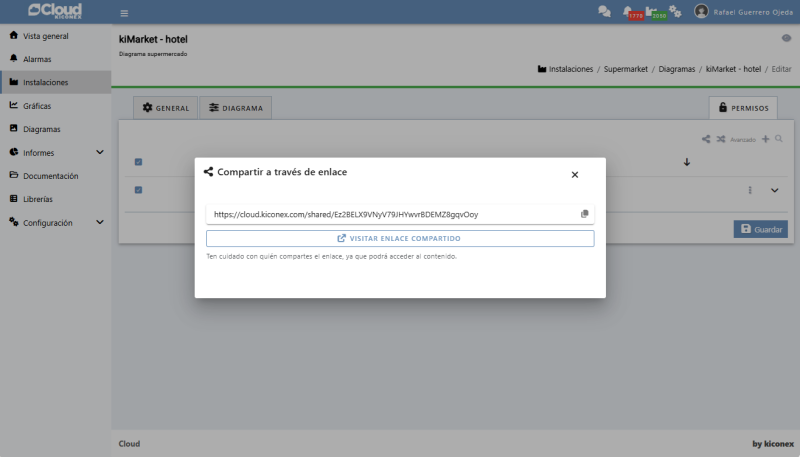

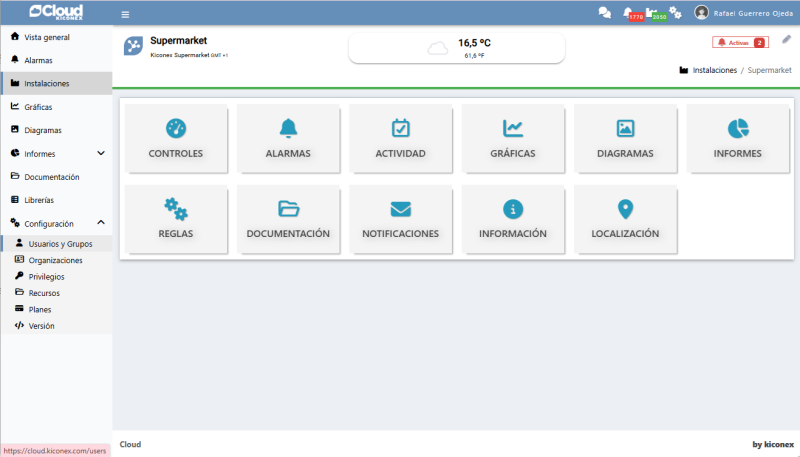

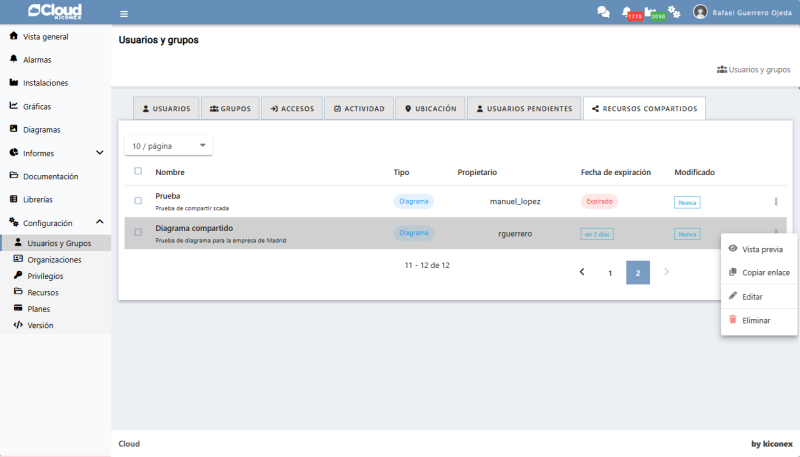

Pulsar "Guardar" una vez configurado para que se trasladen los cambios.

Ejemplo de un diagrama finalizado:

Ejemplo de diagrama finalizado
