KiAdmin v2025.1
kiAdmin v2025.1 es la interfaz local de administración y diagnóstico incluida en determinados Box 2 y Box 4 kiconex. En la pantalla de acceso aparece identificada como kibox Management System.
Esta versión permite consultar el estado general del Box, comprobar la conectividad, realizar solicitudes Modbus y configurar la red local.
Compruebe la versión antes de continuar
Utilice esta página únicamente cuando la interfaz instalada en el Box coincida con las capturas mostradas y corresponda a la rama 2025.1. Para otras interfaces, consulte Versión legacy de kiAdmin o Box Management System.
Para qué sirve kiAdmin v2025.1
La interfaz permite realizar estas tareas:
- Consultar el uso de CPU, memoria RAM y almacenamiento.
- Consultar el tiempo de funcionamiento y la hora local del Box.
- Revisar el estado de la VPN y de las interfaces de red.
- Ejecutar pruebas de ping.
- Comprobar la conexión con Internet, con el servidor de kiconex y con la VPN.
- Realizar solicitudes Modbus RTU y Modbus TCP.
- Configurar la interfaz de red mediante DHCP o dirección IP estática.
- Añadir servidores DNS.
La interfaz está disponible únicamente en inglés. En esta página se conserva la etiqueta exacta en inglés y se explica su función en castellano.
Acceder a kiAdmin v2025.1
La dirección local de acceso es 100.100.100.100.
Preparar la conexión
El ordenador debe estar conectado a la misma red local que el Box kiconex. La conexión puede realizarse de dos formas:

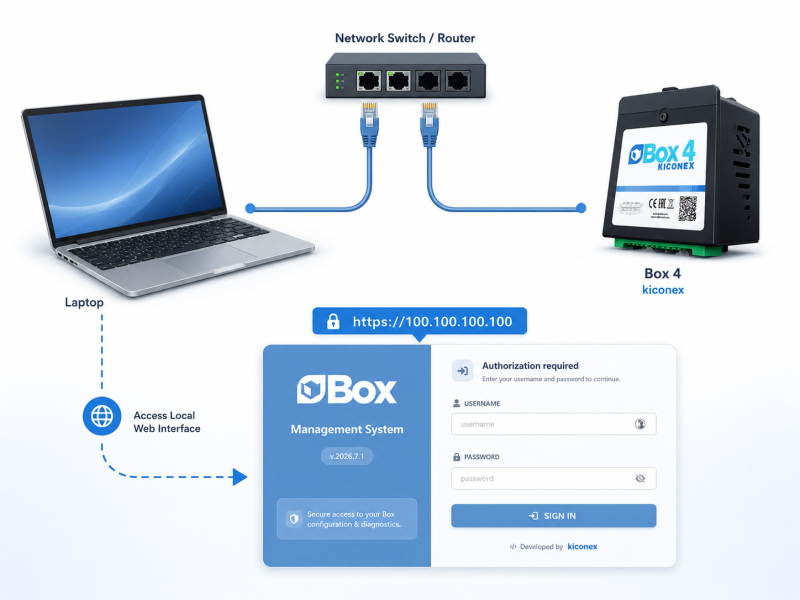

- Conectando el ordenador y el Box al mismo router o switch.

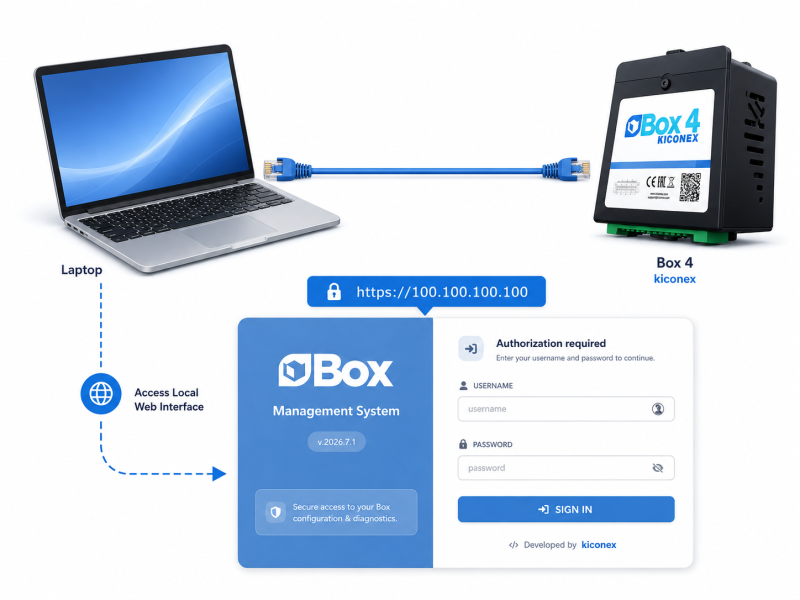

- Conectando directamente el ordenador al Box mediante Ethernet.
Configurar temporalmente la red del ordenador
Cuando el ordenador se conecta directamente al Box, debe configurarse temporalmente en una red compatible con la dirección 100.100.100.100.
- Abra la configuración de red del ordenador.
- Acceda a las propiedades del adaptador Ethernet.
- Abra la configuración de Protocolo de Internet versión 4 (TCP/IPv4).
- Seleccione la opción para utilizar una dirección IP manual.
- Introduzca una dirección compatible con la red del Box.
- Guarde los cambios.
Información
Esta configuración solo afecta al ordenador y se utiliza para establecer la conexión local. No modifica la configuración del Box.

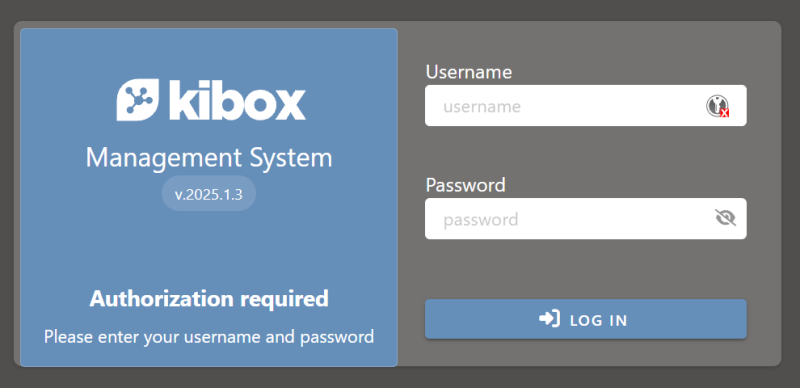

Iniciar sesión
- Abra un navegador web desde el ordenador conectado al Box.
- Introduzca 100.100.100.100 en la barra de direcciones.
- En Username, introduzca el nombre de usuario indicado en la matrícula del Box kiconex.
- En Password, introduzca la contraseña indicada en la matrícula.
- Pulse Log in.
Las credenciales son específicas de cada equipo y no deben publicarse en capturas o documentación pública.
El menú lateral organiza las funciones en tres áreas principales:
- Overview — resumen general del Box.
- Health — herramientas de diagnóstico: Ping, Server y Modbus.
- System — configuración de red mediante Network.

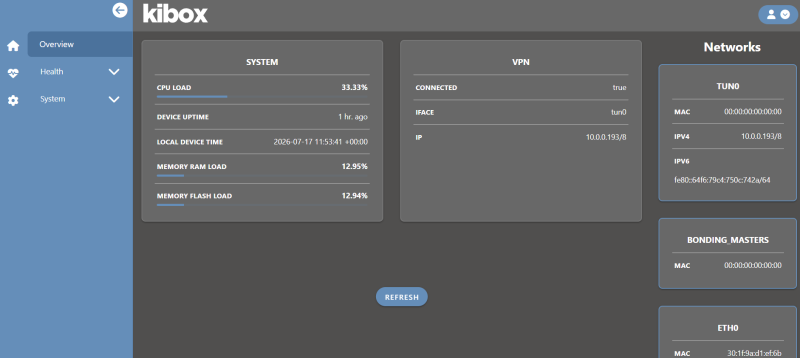

Overview: resumen general
La página Overview muestra el estado general del Box y de sus interfaces de red.
System
El bloque System muestra:
- CPU load — porcentaje de uso del procesador.
- Device uptime — tiempo transcurrido desde el último arranque.
- Local device time — fecha, hora y zona horaria configuradas.
- Memory RAM load — porcentaje de memoria RAM utilizada.
- Memory flash load — porcentaje de almacenamiento utilizado.
Pulse Refresh para actualizar la información.
VPN
El bloque VPN muestra:
- Connected — indica si la VPN está conectada.
- Iface — nombre de la interfaz VPN.
- IP — dirección asignada al túnel.
Networks
El bloque Networks enumera las interfaces de red detectadas por el sistema. Según la interfaz, puede mostrar:
- Dirección MAC.
- Dirección IPv4 y prefijo de red.
- Dirección IPv6 y prefijo de red.
Las interfaces disponibles pueden variar según la configuración del Box. Los valores mostrados en las capturas son ejemplos y no deben copiarse ni publicarse sin anonimizar.
Health: diagnóstico y conectividad
El menú Health contiene las herramientas Ping, Server y Modbus.

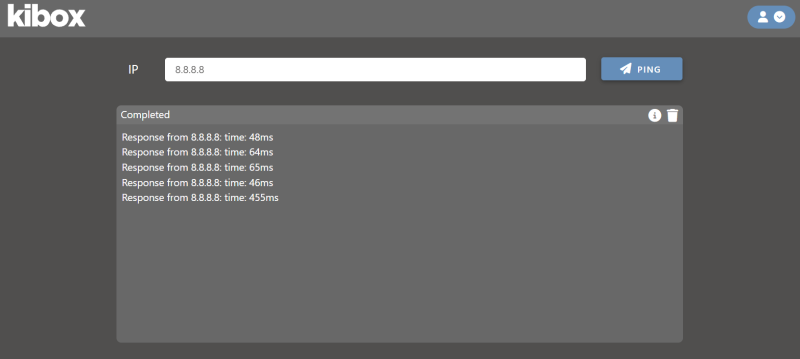

Ping
Ping comprueba si el Box puede alcanzar una dirección IP y muestra el tiempo de respuesta.
- Acceda a Health y seleccione Ping.
- Introduzca la dirección IP de destino en el campo IP.
- Pulse Ping.
- Revise las respuestas en el panel inferior.
- Utilice el icono de papelera para limpiar los resultados cuando sea necesario.
Una respuesta correcta indica que el destino ha respondido a la prueba. La ausencia de respuesta puede deberse a una dirección incorrecta, un problema de red o a que el equipo de destino no responda a solicitudes de ping.

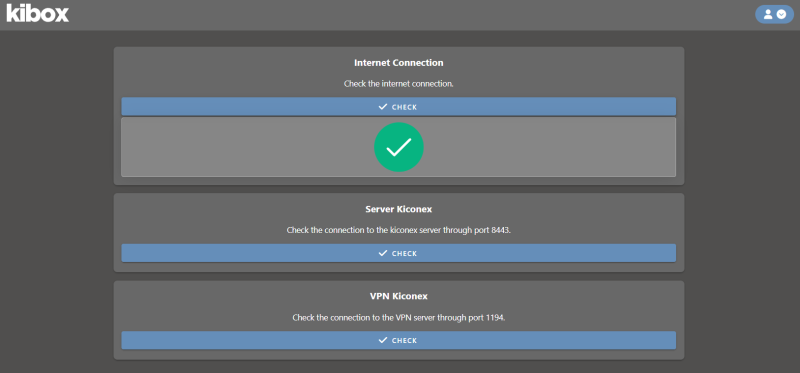

Server
La página Server permite comprobar la comunicación del Box con los servicios necesarios.
Las comprobaciones disponibles son:
- Internet Connection — verifica la conexión general con Internet.
- Server Kiconex — verifica la comunicación con el servidor de kiconex mediante el puerto 8443.
- VPN Kiconex — verifica la comunicación con el servidor VPN mediante el puerto 1194.
Para ejecutar una comprobación:
- Acceda a Health y seleccione Server.
- Pulse Check en la prueba que desea ejecutar.
- Espere a que aparezca el resultado.
- Repita el proceso para las demás comprobaciones.
Un resultado correcto confirma la comunicación de esa prueba concreta. Si una comprobación falla, revise la red, la puerta de enlace, los DNS y las reglas de salida correspondientes.
Modbus
La herramienta Modbus realiza solicitudes individuales mediante Modbus RTU o Modbus TCP. Esta versión no dispone de funciones de sondeo continuo ni escaneo de direcciones.
Importante
Los valores de dirección, registro, función, puerto y comunicación dependen del equipo que se está comprobando. Utilice siempre la documentación técnica del fabricante y no copie los valores de las capturas.

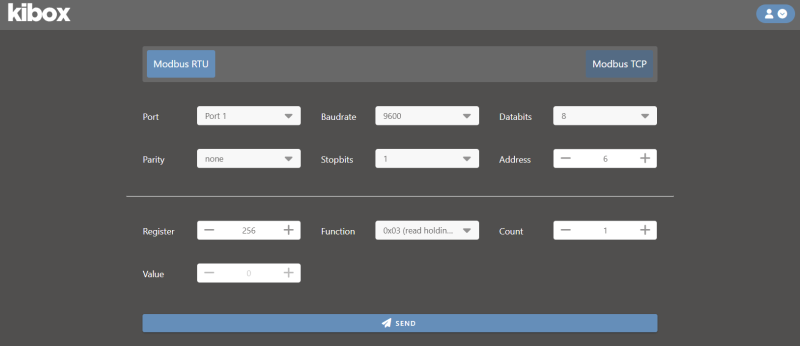

Realizar una solicitud Modbus RTU
- Acceda a Health y seleccione Modbus.
- Seleccione Modbus RTU.
- En Port, seleccione el puerto serie correspondiente.
- Configure Baudrate, Databits, Parity y Stopbits.
- En Address, indique la dirección Modbus del equipo.
- En Register, indique el registro que desea consultar o escribir.
- En Function, seleccione la función Modbus.
- En Count, indique el número de registros.
- Complete Value cuando la función seleccionada requiera un valor de escritura.
- Pulse Send.
- Revise la respuesta mostrada por la interfaz.

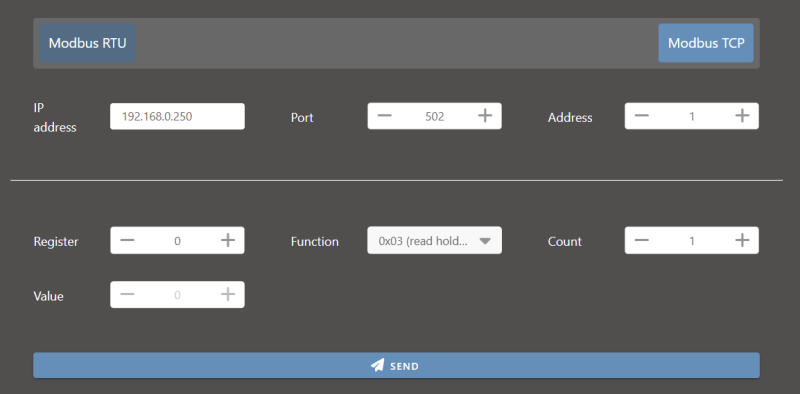

Realizar una solicitud Modbus TCP
- Seleccione Modbus TCP.
- En IP address, introduzca la dirección IP del equipo de destino.
- En Port, indique el puerto de comunicación.
- En Address, indique la dirección Modbus del equipo.
- Configure Register, Function y Count.
- Complete Value cuando la operación sea de escritura.
- Pulse Send.
- Revise la respuesta.
Interpretar la respuesta
La ventana de respuesta muestra:
- Time — hora de la respuesta.
- Dec — valor decimal.
- Hex — valor hexadecimal.
- Bin — valor binario.
La presencia de una respuesta confirma que se ha recibido un valor, pero no garantiza por sí sola que el registro, la escala o la interpretación sean correctos.
Consulte también Protocolo Modbus.
System: configuración de red
La página Network permite consultar y modificar la interfaz de red y añadir servidores DNS.

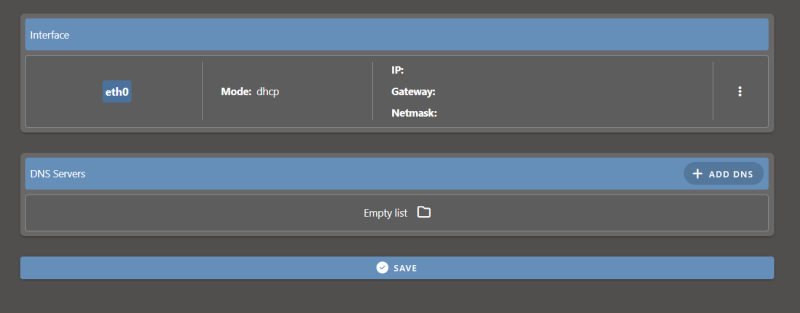

Consultar la interfaz
El bloque Interface muestra:
- Nombre de la interfaz.
- Modo de configuración.
- Dirección IP.
- Puerta de enlace.
- Máscara de red.
Cuando el modo aparece como dhcp, la red asigna automáticamente la configuración.
Cambiar entre DHCP e IP estática
- Acceda a System y seleccione Network.
- Abra el menú de acciones de la interfaz.
- Seleccione la opción de edición.

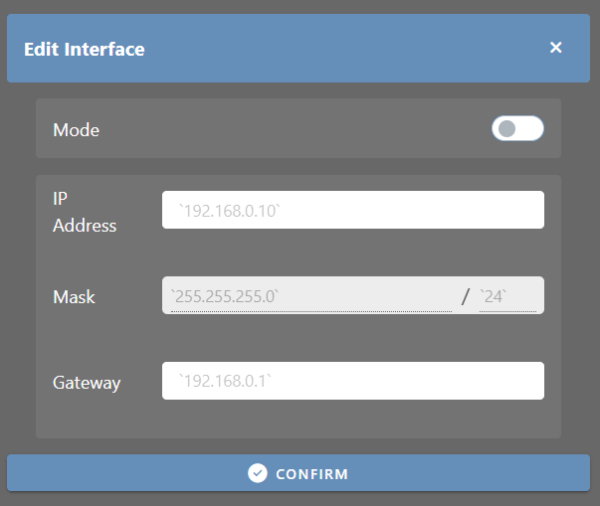

- En la ventana Edit Interface, utilice el interruptor Mode:
- Interruptor encendido — configuración automática mediante DHCP.
- Interruptor apagado — configuración mediante dirección IP estática.
- Si utiliza una IP estática, complete IP Address, Mask y Gateway.
- Pulse Confirm.
- Revise la información mostrada en la página principal.
- Pulse el botón general Save para aplicar los cambios.
Advertencia de seguridad
Una dirección IP, máscara o puerta de enlace incorrectas pueden dejar el Box sin conectividad o impedir el acceso local. Anote la configuración anterior antes de guardar y asegúrese de que los nuevos valores pertenecen a la red de la instalación.
Añadir un servidor DNS =
- Pulse Add DNS.
- Introduzca la dirección IP del servidor DNS en el campo IP.
- Pulse Confirm.
- Compruebe que el servidor aparece en la lista DNS Servers.
- Pulse el botón general Save para aplicar el cambio.
Los valores visibles en la interfaz son ejemplos. Utilice únicamente los servidores DNS definidos para la instalación.
Problemas frecuentes
| Problema | Comprobaciones recomendadas |
|---|---|
| No se abre la dirección local | Compruebe el cableado, que el ordenador esté en una red compatible y que se esté utilizando 100.100.100.100. |
| Las credenciales no funcionan | Verifique los datos de la matrícula, respete mayúsculas y minúsculas y compruebe que corresponden al Box correcto. |
| Una prueba de ping no recibe respuesta | Compruebe la dirección de destino, la conectividad de la red y si el equipo remoto responde a solicitudes de ping. |
| Falla la comprobación de Internet, servidor o VPN | Revise la interfaz de red, la puerta de enlace, los DNS y las reglas de salida. El servidor de kiconex utiliza el puerto 8443 y la VPN el puerto 1194. |
| Un equipo Modbus RTU no responde | Compruebe cableado, puerto, velocidad, bits de datos, paridad, bits de parada, dirección, función y registro. |
| Un equipo Modbus TCP no responde | Compruebe la dirección IP, el puerto, la conectividad, la dirección Modbus, la función y el registro. |
| Se pierde la conectividad después de cambiar la red | Revise los valores guardados y conecte el ordenador a una red compatible. Si no puede recuperar el acceso, contacte con soporte técnico. |
