QSG Box 0 kiconex

Esta guía explica los pasos básicos para poner en marcha un Box 0 kiconex, conectar los equipos de la instalación y comprobar su acceso a Internet.

Box 0 kiconex es un router industrial que permite conectar controles y otros equipos mediante Ethernet. El equipo puede acceder a Internet mediante una conexión Ethernet WAN, una red Wi-Fi o una red móvil.

Para consultar el procedimiento completo de instalación, consulte Conexionado de Box 0 kiconex. Para revisar las características eléctricas, físicas y de comunicaciones, consulte Especificaciones técnicas de Box 0 kiconex.

Antes de empezar

Prepare los elementos necesarios según el tipo de conexión que vaya a utilizar:

Un cable Ethernet con conectores RJ45 para conectar los controles, otros equipos o el router de la instalación.
Una tarjeta mini-SIM (2FF), cuando se utilice una conexión móvil.
Las antenas suministradas con Box 0.
Una fuente de alimentación compatible con el equipo.
Los datos de acceso a la red Wi-Fi, cuando corresponda.

Advertencia de seguridad

Desconecte la alimentación antes de insertar la tarjeta SIM, conectar las antenas o manipular los conectores. Utilice únicamente accesorios y fuentes de alimentación compatibles con Box 0.

Identificar las conexiones

Las conexiones de Box 0 se distribuyen entre la parte frontal y la parte trasera del equipo.

En la parte frontal se encuentran los puertos Ethernet WAN y LAN, la bandeja de la tarjeta SIM y los indicadores de estado.

Conexiones situadas en la parte trasera de Box 0 kiconex.

En la parte trasera se encuentran los conectores de las antenas, la entrada de alimentación y el botón de reinicio.

Puesta en marcha rápida

Siga los pasos en el orden indicado. Conecte la alimentación como último paso.

1. Conectar las antenas

Enrosque las tres antenas suministradas en los conectores correspondientes de la parte trasera.

Box 0 dispone de dos conexiones para antenas móviles y una conexión para la antena Wi-Fi. No fuerce los conectores durante el montaje.

2. Instalar la tarjeta SIM

Realice este paso únicamente cuando Box 0 vaya a utilizar una conexión móvil.

Compruebe que el equipo está desconectado de la alimentación.
Extraiga la bandeja de la tarjeta SIM con la herramienta suministrada.
Coloque una tarjeta mini-SIM (2FF) en la posición indicada por la bandeja.
Introduzca de nuevo la bandeja completamente y sin forzarla.

Bandeja de la tarjeta SIM de Box 0 kiconex.

Si la tarjeta SIM ha sido suministrada por kiconex, puede venir configurada para su uso. La disponibilidad de la conexión depende de la cobertura y del servicio contratado.

3. Conectar los controles o equipos locales

Conecte los controles, otros equipos Ethernet o un ordenador de configuración al puerto LAN mediante un cable RJ45.

Los equipos conectados al puerto LAN deben utilizar una configuración de red compatible con Box 0. Para modificar la red local o asignar direcciones IP, consulte Manual de Box 0 kiconex.

Nota

El cable Ethernet RJ45 no se incluye siempre con el equipo. Puede añadirse como accesorio al pedido.

4. Conectar Box 0 a Internet

Box 0 puede acceder a Internet mediante una de las siguientes conexiones:

Red móvil: utilice una tarjeta SIM compatible y las antenas móviles.
Ethernet WAN: conecte el puerto WAN de Box 0 a un router o módem con acceso a Internet.
Wi-Fi: configure Box 0 como cliente de una red Wi-Fi existente.

La configuración de fábrica puede variar según el servicio contratado. Para configurar una conexión Wi-Fi o modificar los parámetros WAN y móviles, consulte Manual de Box 0 kiconex.

La conexión física de un cable o la instalación de una tarjeta SIM no garantizan por sí solas que el equipo disponga de salida a Internet.

5. Conectar la alimentación

Cuando las antenas, la tarjeta SIM y los cables Ethernet estén correctamente instalados, conecte la alimentación.

Conecte el cable o adaptador compatible a la entrada de alimentación de Box 0.
Conecte después la fuente a la red eléctrica.

Conexión de alimentación de Box 0 kiconex.

Box 0 también admite alimentación mediante PoE pasivo a través del puerto LAN. No utilice un switch o inyector PoE sin comprobar previamente la tensión y la distribución de pines. Consulte Conexionado de Box 0 kiconex antes de utilizar esta opción.

6. Comprobar el funcionamiento

Después de conectar la alimentación:

Espere a que Box 0 complete el arranque.
Compruebe que el indicador de alimentación está encendido.
Verifique que los puertos Ethernet utilizados muestran enlace o actividad.
Compruebe que la conexión WAN, Wi-Fi o móvil proporciona acceso a Internet.
Verifique que los controles u otros equipos conectados al puerto LAN pueden comunicarse con Box 0.

La conexión móvil puede tardar varios minutos en establecerse después del encendido.

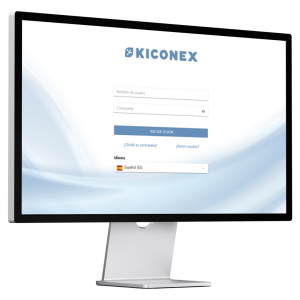

Acceder a Cloud kiconex

Cuando Box 0 esté conectado y disponga de acceso a Internet, acceda a Cloud kiconex desde:

https://kicloud.kiconex.com/

Introduzca sus credenciales de usuario y haga clic en Acceder.

Si todavía no dispone de usuario, consulte Alta de usuario en Cloud kiconex.

Comprobaciones antes de finalizar

Antes de dar por terminada la puesta en marcha, compruebe que:

Las tres antenas están correctamente conectadas.
La tarjeta SIM está bien colocada, cuando se utiliza una conexión móvil.
El router o módem está conectado al puerto WAN, cuando se utiliza Internet por cable.
Los controles y otros equipos locales están conectados al puerto LAN.
La fuente de alimentación es compatible con Box 0.
El equipo ha completado el arranque.
La conexión seleccionada permite el acceso a Internet.
Los equipos locales pueden comunicarse con Box 0.

Problemas frecuentes

Problema	Comprobaciones recomendadas
Box 0 no se enciende	Revise la fuente de alimentación, el conector y la tensión utilizada. Si utiliza PoE pasivo, compruebe también la compatibilidad de la tensión y de los pines.
No hay acceso a Internet mediante WAN	Revise el cable RJ45, la conexión al router o módem y las restricciones de salida de la red.
No se establece la conexión móvil	Revise la posición de la tarjeta SIM, las antenas, la cobertura y la configuración del operador. Espere varios minutos después del encendido.
Los controles no comunican	Revise el cable conectado al puerto LAN, las direcciones IP y la configuración de red de los controles.
No se puede configurar la conexión Wi-Fi	Consulte Manual de Box 0 kiconex y evite modificar parámetros avanzados que no sean necesarios.

Siguientes pasos

Después de poner en marcha Box 0:

Acceda a Instalaciones para revisar o configurar la instalación asociada.
Consulte Conexionado de Box 0 kiconex si necesita revisar los conectores, la alimentación o las conexiones de red.
Consulte Especificaciones técnicas de Box 0 kiconex para validar las características eléctricas y las condiciones de operación.
Consulte Manual de Box 0 kiconex para configurar WAN, Wi-Fi, red móvil o la red LAN.
