QSG Box kiconex
Esta guía explica los pasos básicos para poner en marcha un Box 2 o un Box 4 kiconex actual.
El objetivo de esta página es ayudar al usuario a identificar el equipo, realizar las conexiones principales y acceder a Cloud kiconex para continuar con la configuración de la instalación.
Para consultar el conexionado completo, revise Conexionado de Box 2 y Box 4 kiconex. Para consultar medidas, alimentación, comunicaciones y condiciones de operación, revise Especificaciones técnicas de Box 2 y Box 4 kiconex.
Antes de empezar
Antes de instalar el Box, compruebe lo siguiente:
- El modelo del equipo corresponde a un Box 2 o Box 4 kiconex actual.
- Dispone de cable Ethernet RJ45 para conectar el Box a la red local.
- Dispone del adaptador de alimentación suministrado, si el Box no está montado en un cuadro eléctrico kiconex.
- Los controles que se van a conectar están identificados y su documentación está disponible.
- La instalación eléctrica está desconectada antes de manipular cables, bornas o equipos.
Advertencia de seguridad
Antes de realizar cualquier conexión, desconecte la alimentación eléctrica de la instalación. Los trabajos sobre alimentación eléctrica deben ser realizados por personal cualificado.
Identificar el equipo

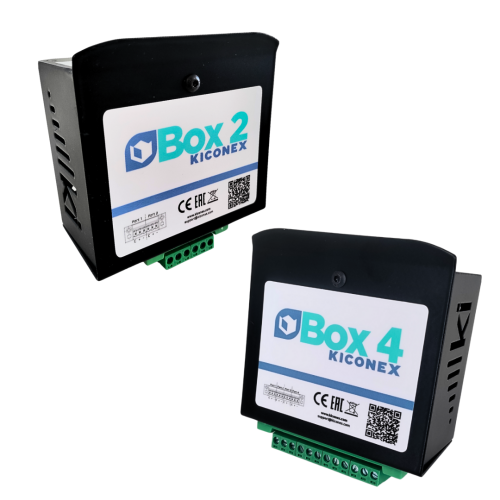

Los modelos Box 2 y Box 4 kiconex permiten conectar controles compatibles y enviar la información a Cloud kiconex para su supervisión remota.
La siguiente imagen muestra las dimensiones generales del equipo. Consulte siempre las especificaciones técnicas para confirmar las medidas de la versión instalada.

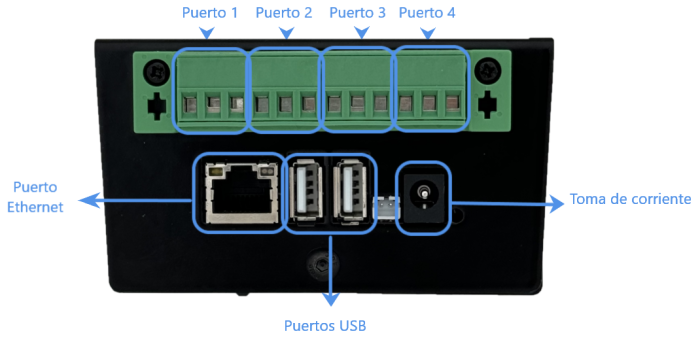

En el Box se encuentran los puertos Modbus RTU sobre RS485, el puerto Ethernet RJ45 y la entrada de alimentación.
Puesta en marcha rápida
Siga estos pasos en el orden indicado.
1. Conectar los controles al Box
Conecte los controles al Box mediante los puertos Modbus RTU sobre RS485.
Los controles conectados a un mismo puerto deben cablearse en serie o daisy-chain. El cable debe ir desde el Box al primer control y continuar de un control al siguiente hasta llegar al último control del tramo.
No realice derivaciones ni cierre el circuito formando un anillo.
Si los controles utilizan conexión a 2 hilos, mantenga igualmente el cableado en serie y respete la polaridad de las señales.
Para conocer el detalle de las señales, la polaridad y el tratamiento de la pantalla del cable, consulte Conexionado de Box 2 y Box 4 kiconex.
2. Conectar el Box a la red local
Conecte un cable Ethernet RJ45 desde el puerto Ethernet del Box hasta un puerto LAN del router o de la red local.
El Box utiliza por defecto configuración de red mediante DHCP. Si necesita configurar una IP estática o modificar parámetros de red, consulte Configuración de red mediante kiAdmin.
Nota
El cable Ethernet RJ45 no se incluye siempre con el equipo. Puede añadirse como accesorio al pedido.
3. Conectar la alimentación
Cuando el cableado de controles y red esté revisado, conecte la alimentación del Box.

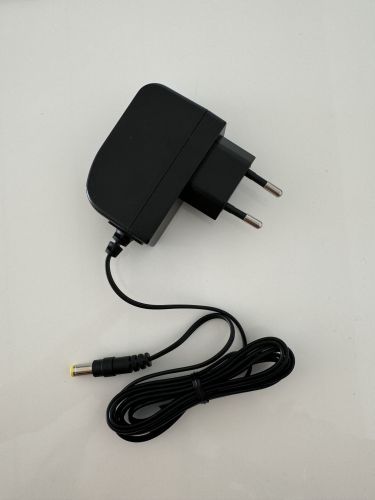

Si el Box no está montado en un cuadro eléctrico kiconex, conecte el adaptador suministrado a la entrada de alimentación del Box y después a la red eléctrica.
Si el Box está montado en un cuadro eléctrico kiconex, revise el conexionado del cuadro antes de subir el magnetotérmico.
4. Comprobar el encendido y la comunicación

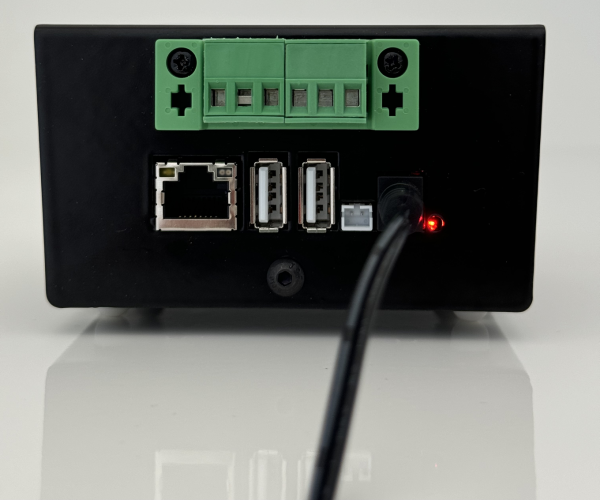

Después de alimentar el Box, realice estas comprobaciones básicas:
- El LED de alimentación del Box está encendido.
- El cable Ethernet está correctamente fijado.
- Los LED del puerto RJ45 muestran actividad.
- Los controles están conectados en serie y mantienen la polaridad correcta.
- No existen derivaciones ni conexiones en anillo en el bus RS485.
Si el Box no comunica o los LED Ethernet no muestran actividad, revise la conexión de red y consulte Conexionado de Box 2 y Box 4 kiconex.
Acceder a Cloud kiconex
Cuando el Box esté conectado y encendido, acceda a Cloud kiconex desde:
Introduzca sus credenciales de usuario y haga clic en acceder.
Si todavía no dispone de usuario, consulte Alta de usuario en Cloud kiconex.
Siguientes pasos
Después de poner en marcha el Box:
- Acceda a Instalaciones para revisar o configurar la instalación asociada.
- Revise Perfil de usuario si necesita comprobar los datos de su cuenta.
- Consulte Conexionado de Box 2 y Box 4 kiconex si necesita revisar el cableado.
- Consulte Especificaciones técnicas de Box 2 y Box 4 kiconex si necesita validar alimentación, dimensiones o condiciones de operación.
- Consulte Configuración de red mediante kiAdmin si necesita modificar la configuración de red.
