QSG Pasarela M-BUS para BOX kiconex

De wiki.kiconex


Esta guía explica los pasos básicos para poner en marcha una Pasarela M-BUS para Box kiconex, conectar los dispositivos M-BUS y establecer la comunicación con un Box kiconex mediante la red local.

La pasarela consulta contadores y otros dispositivos compatibles con M-BUS. Los datos obtenidos se transmiten al Box kiconex mediante Ethernet y, posteriormente, el Box envía la información configurada a Cloud kiconex.

Para consultar el procedimiento completo de instalación y cableado, consulte Conexionado de la Pasarela M-BUS para Box kiconex. Para revisar las características eléctricas, físicas y de comunicación, consulte Especificaciones técnicas de la Pasarela M-BUS para Box kiconex.

Antes de empezar

Prepare los siguientes elementos:

  • Una fuente de alimentación compatible con una tensión de 12 a 30 V CC.
  • El conector industrial de alimentación de cuatro pines suministrado con la pasarela.
  • Un cable Ethernet con conectores RJ45.
  • Un cable de par trenzado adecuado para el bus M-BUS.
  • La documentación de los contadores o dispositivos M-BUS que se van a conectar.
  • Las direcciones primarias o secundarias de los dispositivos M-BUS.
  • Acceso a la configuración de red del Box kiconex.
  • Una tarjeta SIM y una antena móvil únicamente cuando la configuración del proyecto utilice la conexión móvil de la pasarela.

Advertencia de seguridad

Realice todas las conexiones con la alimentación desconectada. La instalación eléctrica, la conexión del bus M-BUS y la configuración de red deben ser realizadas por personal cualificado.

Identificar las conexiones

La pasarela dispone de conexiones en la parte frontal y en la parte trasera.

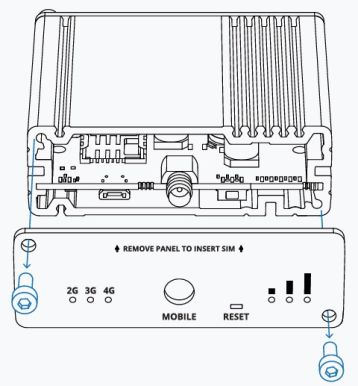

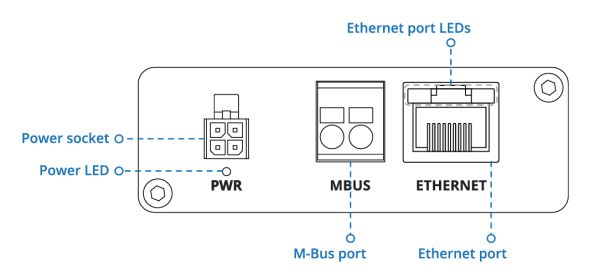

Vista frontal de la Pasarela M-BUS para Box kiconex
Vista frontal de la Pasarela M-BUS para Box kiconex.

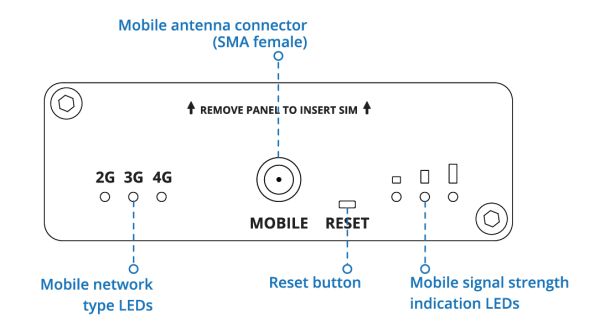

Vista trasera de la Pasarela M-BUS para Box kiconex
Vista trasera de la Pasarela M-BUS para Box kiconex.

Las conexiones principales son:

  • Un conector M-BUS de dos pines para los contadores y dispositivos M-BUS.
  • Un puerto Ethernet RJ45 para conectar la pasarela a la misma red local que el Box kiconex.
  • Un conector industrial de cuatro pines para la alimentación.
  • Un conector MOBILE y una ranura para tarjeta SIM, utilizados únicamente cuando el proyecto requiere comunicación móvil.
  • Un puerto Micro-USB para determinadas tareas de configuración y mantenimiento local.

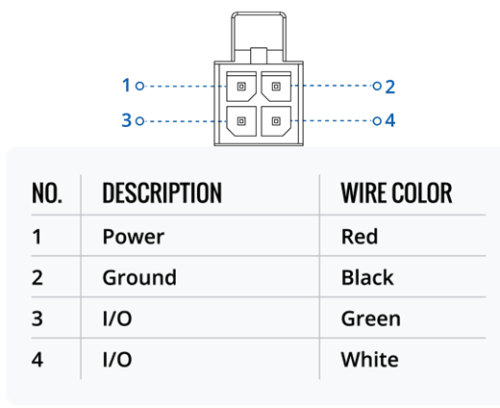

Distribución de conexiones del conector de alimentación de la Pasarela M-BUS para Box kiconex.

Cómo funciona la comunicación

La comunicación habitual sigue este recorrido:

  1. Los contadores y dispositivos se conectan a la pasarela mediante el bus M-BUS.
  2. La pasarela consulta los dispositivos y obtiene sus valores.
  3. La pasarela transmite los datos al Box kiconex mediante la red Ethernet local.
  4. El Box envía la información configurada a Cloud kiconex.

Importante

La conexión física de los dispositivos no crea automáticamente controles o parámetros en Cloud kiconex. La pasarela, el Box y la instalación también deben estar configurados para comunicarse correctamente.

Puesta en marcha rápida

Siga los pasos en el orden indicado. Conecte la alimentación como último paso.

1. Instalar la tarjeta SIM, cuando corresponda

Este paso solo es necesario cuando la configuración del proyecto utiliza la conexión móvil de la pasarela.

  1. Compruebe que la pasarela está desconectada de la alimentación.
  2. Retire los tornillos del panel trasero.
  3. Extraiga la carcasa con cuidado.
  4. Inserte la tarjeta SIM en el alojamiento y respete la orientación indicada.
  5. Vuelva a colocar la carcasa.
  6. Apriete los tornillos sin forzar el equipo.

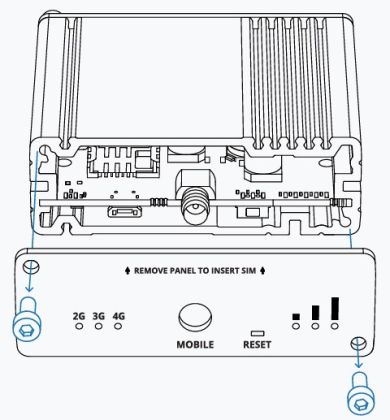

Retirada del panel trasero de la Pasarela M-BUS para Box kiconex.

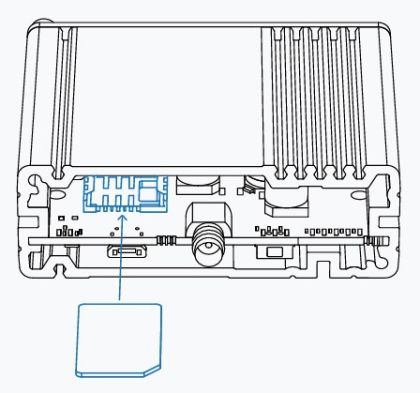

Inserción de la tarjeta SIM en la Pasarela M-BUS para Box kiconex.

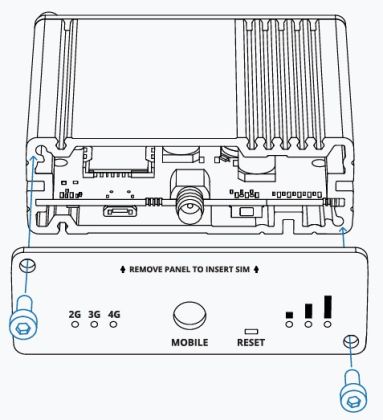

Colocación del panel trasero después de instalar la tarjeta SIM.

Si la tarjeta SIM ha sido suministrada por kiconex, puede venir instalada y configurada de fábrica.

2. Conectar la antena móvil, cuando corresponda

Conecte la antena al conector identificado como MOBILE cuando la pasarela vaya a utilizar una conexión móvil.

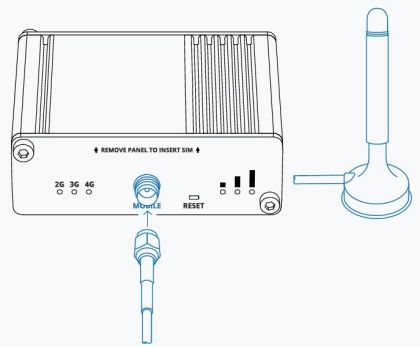

Antena móvil conectada a la Pasarela M-BUS para Box kiconex.

Enrosque el conector manualmente y no aplique una fuerza excesiva. No alimente la pasarela con la conexión móvil activa sin haber conectado previamente la antena.

3. Conectar los dispositivos M-BUS

Conecte los contadores o dispositivos al conector M-BUS de dos pines mediante un cable de par trenzado.

  1. Compruebe que la pasarela y los dispositivos con alimentación propia están desconectados.
  2. Consulte la documentación de cada dispositivo M-BUS.
  3. Conecte los dos conductores del bus a los dos bornes M-BUS de la pasarela.
  4. Mantenga el mismo par de conductores a lo largo de todo el recorrido.
  5. Compruebe que no quedan hilos sueltos ni cobre expuesto.
  6. Mantenga el cable M-BUS separado de los cables de potencia siempre que sea posible.
  7. Identifique la dirección primaria o secundaria de cada dispositivo.

Límite de alimentación del bus

La pasarela puede alimentar directamente un máximo de seis dispositivos M-BUS.

El número de direcciones admitidas por el protocolo no equivale al número de equipos que pueden recibir alimentación desde la pasarela. Los dispositivos adicionales deben disponer de alimentación propia o utilizar una solución de alimentación M-BUS externa correctamente dimensionada.

Para consultar las recomendaciones completas de cableado, alimentación y tratamiento de la pantalla, consulte Conexionado de la Pasarela M-BUS para Box kiconex.

4. Conectar la pasarela a la red del Box

La pasarela y el Box kiconex deben estar conectados a la misma red local y utilizar direcciones IP compatibles.

  1. Conecte un extremo del cable Ethernet al puerto RJ45 de la pasarela.
  2. Conecte el otro extremo al mismo switch, router o red local en la que se encuentra el Box kiconex.
  3. Compruebe que el enlace Ethernet queda activo.
  4. Verifique que la pasarela y el Box pertenecen a la misma subred o disponen de una ruta de comunicación válida.
  5. Configure una dirección IP estable para la pasarela mediante una IP fija o una reserva DHCP.

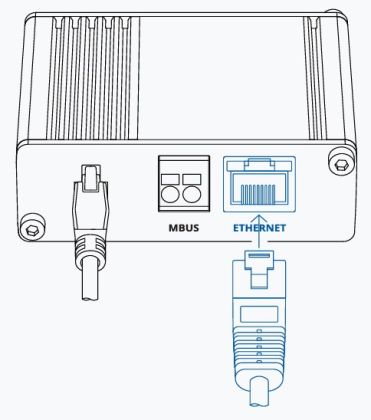

Conexión Ethernet de la Pasarela M-BUS para Box kiconex.

Cuando sea necesario revisar o modificar la configuración de red del Box, consulte Configuración de red mediante kiAdmin.

La conexión física no garantiza la comunicación

La pasarela y el Box pueden estar conectados al mismo switch y no comunicarse si utilizan direcciones o máscaras de red incompatibles, si la IP de la pasarela cambia o si existen restricciones de tráfico en la red.

5. Conectar la alimentación

Cuando el bus M-BUS y la conexión Ethernet estén revisados:

  1. Compruebe que la fuente de alimentación está desconectada.
  2. Verifique que la tensión se encuentra entre 12 y 30 V CC.
  3. Compruebe la polaridad de los conductores.
  4. Conecte los conductores de alimentación a los pines correspondientes del conector industrial de cuatro pines.
  5. Introduzca completamente el conector en la pasarela.
  6. Conecte la fuente de alimentación como último paso.

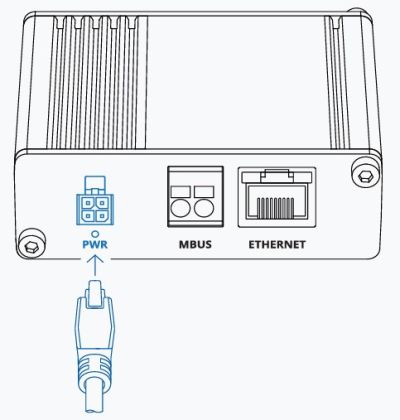

Conector de alimentación instalado en la Pasarela M-BUS para Box kiconex.

No utilice una tensión inferior a 12 V CC, superior a 30 V CC ni invierta la polaridad.

6. Comprobar el funcionamiento

Después de conectar la alimentación:

  • Espere a que la pasarela complete el arranque.
  • Compruebe que el equipo dispone de alimentación.
  • Verifique que el enlace Ethernet está activo.
  • Compruebe que la pasarela y el Box pueden comunicarse dentro de la red local.
  • Añada o configure los dispositivos M-BUS mediante sus direcciones primarias o secundarias.
  • Ejecute una prueba de lectura de cada dispositivo.
  • Compruebe que se reciben los valores esperados.
  • Verifique que los datos configurados aparecen en Cloud kiconex.

Cuando se utilice la conexión móvil, compruebe también el estado de la tarjeta SIM, la antena y los indicadores de cobertura.

Comprobaciones antes de finalizar

Antes de dar por terminada la puesta en marcha, compruebe que:

  • La tensión de alimentación se encuentra entre 12 y 30 V CC.
  • La polaridad de la alimentación es correcta.
  • El conector de alimentación está completamente insertado.
  • Los dos conductores M-BUS están correctamente fijados.
  • No se han conectado más de seis dispositivos alimentados directamente por la pasarela.
  • Cada dispositivo M-BUS dispone de una dirección identificada.
  • El cable Ethernet está conectado a la misma red que el Box kiconex.
  • La pasarela y el Box utilizan direcciones de red compatibles.
  • La dirección IP de la pasarela es estable.
  • Las pruebas de lectura se completan correctamente.
  • Los datos configurados aparecen en Cloud kiconex.

Problemas frecuentes

Problema Comprobaciones recomendadas
La pasarela no se enciende Revise la fuente de alimentación, la tensión, la polaridad y la conexión del bloque de cuatro pines.
No hay enlace Ethernet Revise el cable RJ45, el puerto del switch o router y los indicadores físicos del enlace.
La pasarela y el Box no se comunican Compruebe las direcciones IP, las máscaras de red, la estabilidad de la IP de la pasarela y las restricciones de tráfico de la red local.
Ningún dispositivo M-BUS responde Revise los dos conductores del bus, la alimentación, la dirección configurada y la velocidad de comunicación.
Solo algunos dispositivos M-BUS responden Revise las direcciones duplicadas, el consumo total del bus, la longitud del cable y la configuración individual de cada dispositivo.
La comunicación M-BUS es inestable Revise el recorrido del cable, las interferencias, las derivaciones, la pantalla y la frecuencia de consulta.
La pasarela obtiene datos, pero no aparecen en Cloud kiconex Revise la comunicación con el Box y la configuración de los controles y parámetros de la instalación.
No se establece la conexión móvil Revise la tarjeta SIM, la antena, la cobertura disponible y la configuración del servicio contratado.
