TSP Box v23

Esta página recoge las especificaciones técnicas de los modelos Box 2, Box 4 y Box 8 kiconex v2023. Esta documentación se mantiene disponible para equipos antiguos que continúan en servicio.

Los modelos v2023 presentan diferencias físicas, eléctricas y de conexionado respecto a los modelos actuales. Antes de utilizar esta información, compruebe que el aspecto y las conexiones del equipo coinciden con las imágenes de esta página.

Para consultar el procedimiento de instalación y cableado, consulte Conexionado de Box 2, Box 4 y Box 8 kiconex v2023.

Versión documentada	Versión actual
Box 2, Box 4 y Box 8 kiconex v2023	Para los modelos actuales, consulte Especificaciones técnicas de Box 2 y Box 4 kiconex.

Diferencias entre modelos

Los tres modelos utilizan la misma arquitectura general. Sus diferencias principales son el número de puertos Modbus RTU, las dimensiones y el peso.

Característica	Box 2 v2023	Box 4 v2023	Box 8 v2023
Puertos Modbus RTU sobre RS485	2	4	8
Anchura	190 mm	240 mm	200 mm
Altura	105 mm	105 mm	193 mm
Profundidad	70 mm	70 mm	108 mm
Peso	860 g	1030 g	1970 g

Alimentación eléctrica

Característica	Especificación
Tensión de alimentación	De 88 a 264 V AC
Frecuencia	De 47 a 63 Hz
Consumo	Inferior a 15 W
Conexión de alimentación	Línea, neutro y tierra de protección
Encendido	Interruptor On/Off integrado

Advertencia de seguridad

Los trabajos sobre la alimentación eléctrica deben ser realizados por personal cualificado. Desconecte la alimentación antes de manipular el Box, sus bornas o cualquier elemento del cuadro eléctrico.

La tierra de protección de la alimentación no debe confundirse con la pantalla del cable de comunicaciones. El procedimiento completo se explica en Conexionado de Box 2, Box 4 y Box 8 kiconex v2023.

Comunicaciones

Interfaz	Especificación
Ethernet	1 puerto RJ45 compatible con Modbus TCP
RS485	2, 4 u 8 puertos compatibles con Modbus RTU, según el modelo
Configuración de red	Dirección IP obtenida mediante DHCP de forma predeterminada

La conexión física del cable Ethernet no garantiza por sí sola que el Box pueda comunicarse con los servidores de kiconex. La red debe permitir la salida a Internet y el tráfico necesario.

Sistema

Característica	Especificación
Procesador	Dual Core ARM Cortex-A7
Memoria RAM	512 MB
Memoria flash	16 GB

Características físicas

Característica	Especificación
Material de la carcasa	Acero galvanizado pintado en negro
Formato	Carcasa metálica para instalación independiente o integrada en cuadro eléctrico kiconex

Las dimensiones y el peso específicos de cada modelo se muestran en el apartado Diferencias entre modelos.

Identificación física

Las siguientes imágenes muestran la disposición de los puertos en los modelos Box 2 y Box 4 v2023:

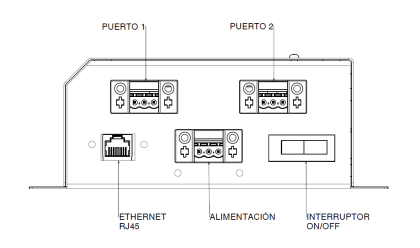

Disposición de los puertos de Box 2 kiconex v2023.

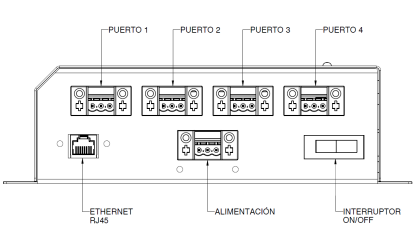

Disposición de los puertos de Box 4 kiconex v2023.

La cantidad y la posición de los puertos del Box 8 son diferentes. Consulte Conexionado de Box 2, Box 4 y Box 8 kiconex v2023 antes de realizar cualquier conexión.

Referencias de compatibilidad electromagnética

La documentación técnica disponible menciona los siguientes estándares para los modelos Box 2 y Box 4 v2023:

IEC 61000-4-2, sobre descargas electrostáticas (ESD).
IEC 61000-4-4, sobre transitorios eléctricos rápidos en ráfagas (EFT).
IEC 61000-4-5, sobre ondas de choque.

Importante

La referencia a estos estándares no implica que el producto disponga de una certificación asociada. Esta información debe interpretarse únicamente como una referencia técnica incluida en la documentación histórica.

No se dispone de información equivalente validada para Box 8 v2023.

Condiciones ambientales

Característica	Especificación
Temperatura de funcionamiento	De −10 °C a 80 °C
Humedad relativa	Del 10 % al 90 %, sin condensación
Entorno de uso	Ambiente seco y correctamente ventilado

Recomendaciones de instalación y uso

Utilice el Box únicamente en ambientes secos.
Evite la exposición directa a la luz solar.
Mantenga el Box alejado de fuentes de calor.
Mantenga el equipo alejado de sustancias corrosivas, sales y gases inflamables.
No instale el equipo en espacios cerrados o con ventilación insuficiente.
Respete la polaridad del bus RS485 y mantenga el cableado en serie.
Utilice cable apantallado adecuado para la comunicación Modbus RTU.
No conecte la pantalla del cable de comunicaciones al Box.

Atención

El uso del Box fuera de las condiciones de operación indicadas puede reducir su vida útil, provocar un funcionamiento incorrecto o interrumpir las comunicaciones.
