Conexionado de Box 1A
El conexionado de un Box 1A puede dividirse en tres partes principales: la alimentación, la conexión a Internet (mediante red GSM) y la conexión al controlador (con el puerto RS485).

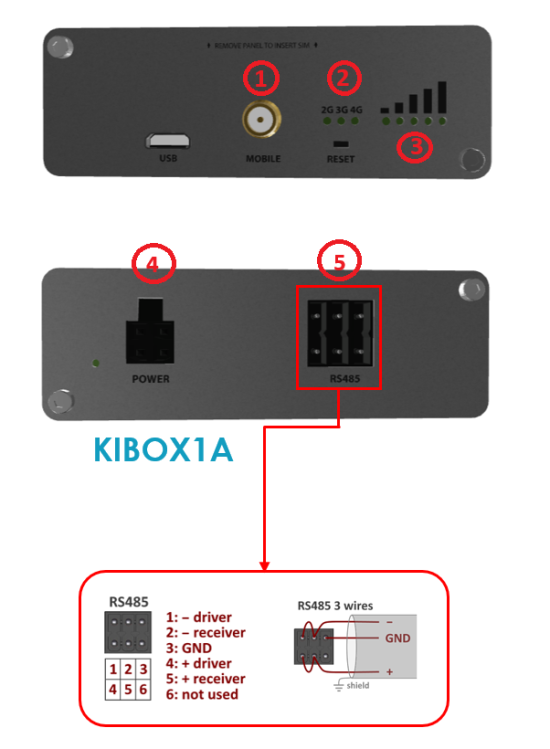

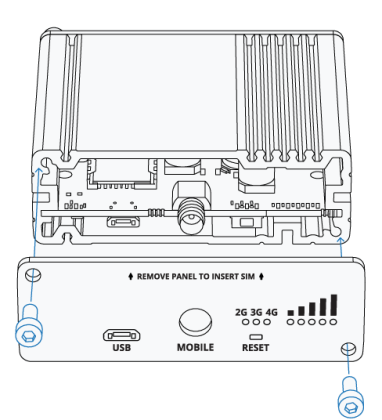

El conexionado de un Box 1A se resume gráficamente con la siguiente imagen.
La leyenda es la siguiente:

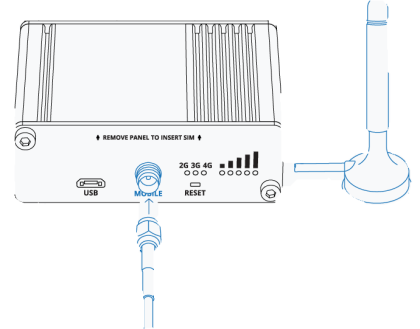

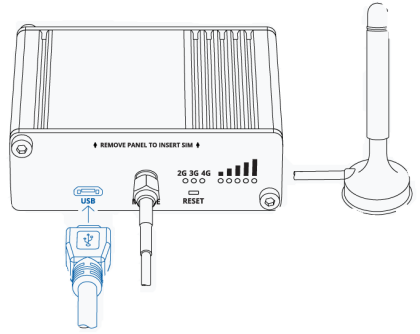

- Conector de antena de cobertura GSM.
- Indicador de cobertura 2G/3G/4G.

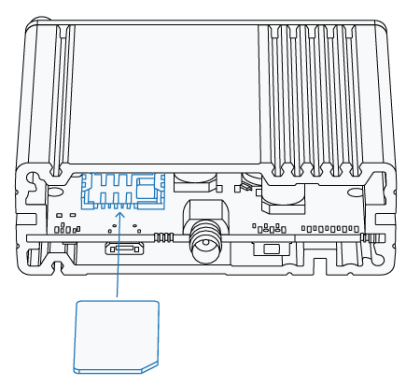

- Indicador de señal de cobertura: se puede comprobar la calidad de la señal a través de los indicadores LED. Si dichos indicadores están apagados, significa que no se detecta una tarjeta SIM o que no hay cobertura para que el Box 1A pueda trabajar.

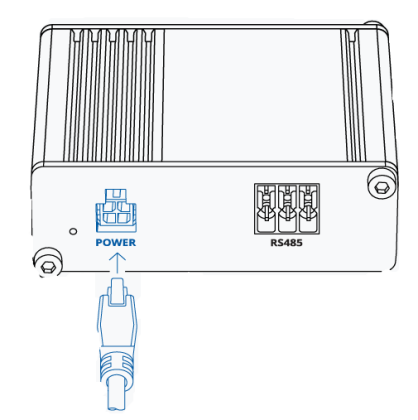

- Conector de alimentación 9-30Vdc.

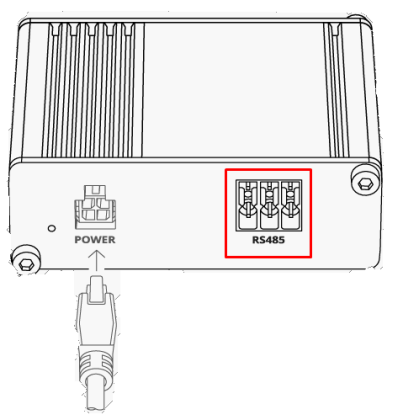

- Puerto RS485 usando el protocolo de comunicaciones ModBus RTU. Se debe conectar el controlador al Box 1A mediante un cable de 2 hilos apantallado, conectando la pantalla en el pin GND (3).
