TSP Box 1A kiconex

Esta página recoge las especificaciones técnicas de Box 1A kiconex. Incluye información sobre comunicaciones móviles, comunicación Modbus RTU sobre RS485, sistema, alimentación, interfaces físicas, dimensiones y condiciones de operación.

Box 1A kiconex es una pasarela industrial que permite conectar controles mediante RS485 y transmitir la información utilizando una conexión de red móvil.

Para consultar la disposición de los conectores y el procedimiento de instalación, consulte Conexionado de Box 1A kiconex.

Modelo documentado	Documentación relacionada
Box 1A kiconex	Consulte el manual, la guía de inicio rápido y el conexionado.

Panel frontal de Box 1A kiconex.

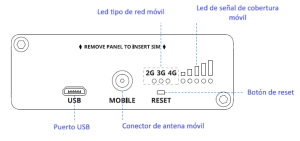

Panel posterior de Box 1A kiconex.

Comunicaciones móviles

Característica	Especificación
Tecnologías compatibles	4G LTE Cat 1, 3G y 2G
Velocidad máxima mediante 4G	10 Mbps de descarga y 5 Mbps de subida
Velocidad máxima mediante 3G	384 kbps de descarga y 384 kbps de subida
Velocidad máxima mediante 2G	296 kbps de descarga y 236,8 kbps de subida
Tarjeta SIM	1 ranura para tarjeta mini-SIM (2FF), compatible con 1,8 V y 3 V
Conector de antena	1 conector SMA para antena móvil

La cobertura, la tecnología de red utilizada y la velocidad disponible dependen del operador, de la versión regional del equipo y de las condiciones de cobertura de la instalación.

Comunicación Modbus RTU

Característica	Especificación
Interfaz física	1 puerto RS485
Conector	Bornero extraíble de 6 pines
Tipo de conexión RS485	Conexión de 2 o 4 hilos
Protocolo	Modbus RTU sobre RS485
Velocidad de comunicación	De 300 a 115200 baudios
Bits de datos	8 bits
Bits de parada	1 o 2 bits
Paridad	Ninguna, par o impar

Los parámetros de comunicación configurados en Box 1A deben coincidir con los parámetros definidos en el control conectado.

Formatos de datos Modbus

Box 1A admite los siguientes formatos de datos:

Valores de 8 bits: INT y UINT.
Valores de 16 bits: INT y UINT.
Valores de 32 bits: FLOAT, INT y UINT.
Orden de bytes ABCD, DCBA, CDAB y BADC.
Formatos HEX y ASCII.

Sistema

Característica	Especificación
Procesador	ARM Cortex-A7 a 1,2 GHz
Memoria RAM	128 MB DDR2
Memoria flash	512 MB SPI Flash
Sistema operativo	Sistema basado en Linux y OpenWrt

Alimentación eléctrica

Característica	Especificación
Conector de alimentación	Conector industrial de corriente continua de 4 pines
Tensión de alimentación	De 9 a 30 V DC
Consumo	Inferior a 5 W
Protección eléctrica	Protección frente a inversión de polaridad

Atención

Utilice únicamente una fuente de alimentación compatible con el rango indicado. Compruebe la tensión y la polaridad antes de alimentar Box 1A.

Interfaces físicas

Interfaz	Especificación
RS485	1 bornero extraíble de 6 pines
USB	1 puerto micro-USB con interfaz de red virtual
Tarjeta SIM	1 ranura para tarjeta mini-SIM (2FF)
Antena móvil	1 conector SMA
Alimentación	1 conector industrial de 4 pines
Botón de reinicio	Permite reiniciar el equipo o restablecer su configuración

La identificación y la función de cada conexión se explican en Conexionado de Box 1A kiconex.

Indicadores de estado

Indicador	Cantidad	Función
Tipo de conexión móvil	3	Indican la tecnología de red móvil utilizada.
Intensidad de señal	5	Indican el nivel de señal móvil disponible.
Alimentación	1	Indica si Box 1A está alimentado.

Características físicas

Característica	Especificación
Material de la carcasa	Aluminio
Anchura	74,5 mm
Altura	25 mm
Profundidad	64,4 mm
Peso	130 g
Grado de protección	IP30

Opciones de montaje

Box 1A puede instalarse mediante accesorios compatibles en las siguientes ubicaciones:

Carril DIN.
Pared.
Superficie plana.

Los accesorios de montaje no forman parte necesariamente del suministro estándar del equipo.

Condiciones ambientales

Característica	Especificación
Temperatura de funcionamiento	De −40 °C a 75 °C
Humedad relativa	Del 10 % al 90 %, sin condensación
Entorno de uso	Ambiente seco y correctamente ventilado

Recomendaciones de instalación y uso

Utilice Box 1A únicamente en ambientes secos.
Evite la exposición directa a la luz solar.
Mantenga Box 1A alejado de fuentes de calor.
Mantenga Box 1A alejado de sustancias corrosivas, sales y gases inflamables.
No instale el equipo en espacios cerrados o con ventilación insuficiente.
Conecte la antena móvil antes de alimentar el equipo.
Utilice un cable apantallado adecuado para la comunicación RS485.
Mantenga el cable de comunicación separado del cableado de potencia siempre que sea posible.
Compruebe la polaridad del bus RS485 antes de alimentar el equipo.

Atención

El uso de Box 1A fuera de las condiciones de operación indicadas puede reducir su vida útil, provocar un funcionamiento incorrecto o interrumpir las comunicaciones.
