Gráficas

Descripción de uno de los módulos más importantes de la plataforma myKiconex. Con las gráficas se pueden realizar representaciones gráficas temporales de las variables analógicas, digitales y de los estados. El módulo permite realizar comparativas de datos de diferentes controles e instalaciones, así como crear gráficas preconfiguradas para acceder más fácilmente a datos históricos de comportamiento.

En la plataforma myKiconex se pueden guardar datos a lo largo del tiempo (consultar sección sobre configuración del intervalo de guardado de los controles). Esos datos pueden ser visualizados en forma de gráficas, para analizar el comportamiento de un control a lo largo del tiempo.

Acceso al histórico de datos de una variable

Se puede abrir fácilmente el histórico de datos de una variable, en cualquier sitio en el que dicha variable esté visible:

  • Pestaña de controles de la instalación
  • Vista simple del control
  • Vista extendida del control
  • Diagrama de la instalación

Puntos de configuración del gráfico

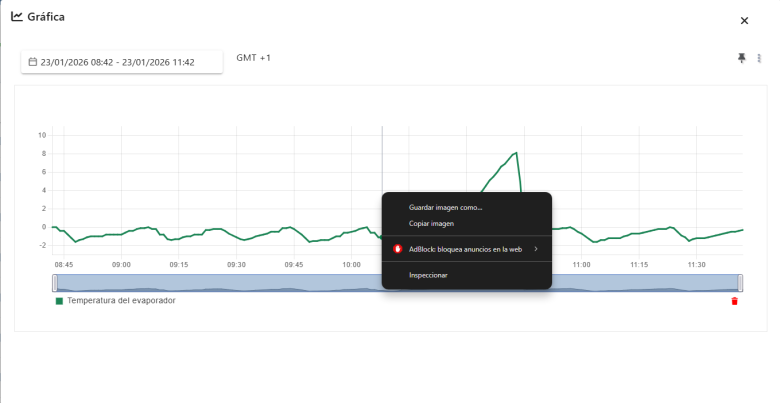

La gráfica tiene el aspecto siguiente:

tiempo_grafica
Periodo de tiempo (fecha de inicio y de fin) mostrado en la gráfica
timezone_grafica
Zona horaria de la información mostrada
timezoom_grafica
Barra "Zoom" sobre el periodo de tiempo mostrado en la gráfica
leyenda_grafica
Leyenda con información de las curvas de datos


Solapar datos de varias variables en una misma gráfica

Existe la posibilidad de solapar en una misma gráfica los datos de diferentes variables. Para ello se usa el botón con el símbolo de una "chincheta":

chincheta_azul_grafica
Marcando la el símbolo de la chincheta en color azul, no se pierde la gráfica cuando se cierra y se vuelve a abrir el histórico de datos de otra variable.

El proceso para solapar varias gráficas sigue el siguiente proceso:

first_chart_value
1 - Abre la gráfica de la primera variable
chincheta_azul
2 - Marca la chincheta en color azul y cierra la gráfica
second_chart_value
3 - Abre la gráfica de la segunda variable
GRAPH_WITH_TWO_VALUES
4 - Al tener marcada en azul la chincheta, se abre un gráfica con la nueva variable, y se mantiene la gráfica previa.


Guardar de forma permanente una gráfica

Existe la posibilidad de guardar de forma permanente la gráfica, con el objetivo de tenerla accesible desde la lista de gráficas del usuario (menú lateral izquierdo) o desde la lista de gráficas de la instalación (menú "GRÁFICAS" dentro de la instalación). En las siguiente imágenes, se muestra una gráfica con los datos de varias variables, y el proceso de guardado:

SAVE_GRAPH_BTN
1 - Clic en la opción GUARDAR de la gráfica que se abre desde la vista del control
SAVE_CHART_CONFIRMATION
2 - Confirmar la creación de la gráfica
GENERAL_DATA_NEW_GRAPH
3 - Especificar datos generales de la gráfica: nombre, descripción, instalación a la que pertenece y periodo de tiempo que mostrará por defecto al acceder
SECTION_DATA_NEW_GRAPH
4 - En la pestaña "SECCIONES", se puede ver que ya se han añadido las variables que aparecían en la gráfica. Desde esta pestaña, se puede ajustar cómo se desean ver las curvas de datos. Se termina el proceso de guardado haciendo clic en el botón azul GUARDAR

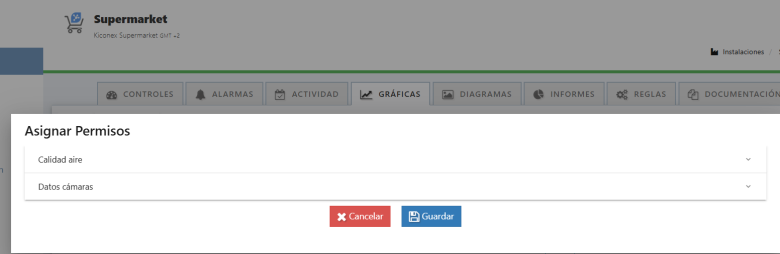

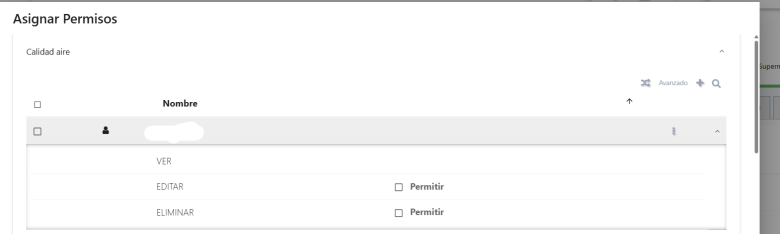

Descarga de los datos de una gráfica

Tras guardar una gráfica siguiendo los pasos del punto anterior, existe la posibilidad de descargar el histórico de datos en una tabla excel. En las imágenes siguientes se muestra el icono que permite conmutar entre la vista de gráfica o la vista de la tabla de datos:

Alternancia entre vista de gráfica y tabla
Icono para ver los datos de la gráfica en formato tabla
Icono para ver los datos de la tabla en un formato de gráfica


La tabla de datos se puede descargar desde el icono de la imagen siguiente:

EXPORT_DATA_ICON
Exportación de la tabla de datos en un fichero .csv
