Box1A

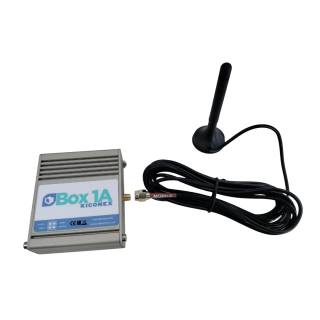

Box 1A kiconex
El Box 1A kiconex es una pasarela de adquisición de datos que conecta equipos mediante Modbus RTU sobre RS-485 y transmite su información a Cloud kiconex mediante una conexión de datos móviles.
Este modelo está orientado a instalaciones que necesitan supervisar uno o varios equipos conectados a un único bus RS-485 y no disponen de una conexión fija a Internet.
Resumen del producto
| Tipo de producto | Pasarela de adquisición de datos y comunicación |
|---|---|
| Protocolos | Modbus RTU sobre RS-485 |
| Conectividad | Red móvil M2M mediante tarjeta SIM. La documentación técnica actual indica compatibilidad con redes 2G y 3G. |
| Alimentación | 9-30 VDC mediante conector industrial de cuatro pines, con un consumo inferior a 5 W. |
Para qué sirve
- Conectar equipos compatibles con Modbus RTU mediante un bus RS-485.
- Recoger los datos de los equipos conectados.
- Enviar la información de la instalación a Cloud kiconex mediante una red móvil.
- Permitir la supervisión remota de equipos ubicados en instalaciones sin conexión fija a Internet.
- Mostrar mediante indicadores LED el estado general de la cobertura móvil.
El Box 1A actúa como pasarela de comunicación. No sustituye a los controles ni modifica el funcionamiento interno de los equipos conectados.
Versiones y variantes
Esta página corresponde al modelo Box 1A kiconex.
Antes de instalar el dispositivo, compruebe su etiqueta identificativa y la revisión de hardware. Los accesorios incluidos, la configuración de la tarjeta SIM y la cobertura móvil disponible pueden variar según el suministro y la ubicación de la instalación.
Conexiones y comunicaciones
El Box 1A dispone de las siguientes conexiones principales:
- Puerto RS-485: permite conectar equipos compatibles con Modbus RTU.
- Ranura para tarjeta SIM: permite utilizar una conexión de datos móviles.
- Conector de antena móvil: debe utilizarse para obtener una recepción adecuada de la señal.
- Conector de alimentación: permite alimentar el equipo dentro del rango de 9-30 VDC.
- Puerto micro-USB: se utiliza durante la configuración local y la puesta en marcha del equipo, según la guía de inicio rápido.
Consulte Conexionado del Box 1A kiconex para identificar los conectores y realizar correctamente el cableado.
Para conocer los requisitos del bus de comunicación, consulte Modbus RTU - RS-485.
Conexión a Cloud kiconex
Para enviar datos a Cloud kiconex, el Box 1A utiliza una conexión de datos móviles mediante una tarjeta SIM.
Cuando la tarjeta SIM y la antena están correctamente instaladas, el equipo utiliza la red móvil disponible para comunicarse con los servicios de kiconex. Los indicadores LED permiten comprobar si el dispositivo detecta la tarjeta y si dispone de cobertura.
La configuración de comunicaciones se suministra preparada para la instalación prevista. No modifique los parámetros de red móvil salvo que disponga de instrucciones específicas o asistencia del soporte de kiconex.
La instalación física del Box no crea automáticamente un usuario ni concede acceso a la instalación. El acceso y los permisos se administran por separado en Cloud kiconex.
Antes de instalar el equipo
Antes de instalar o conectar el equipo:
- Compruebe que el dispositivo es un Box 1A kiconex y revise su etiqueta identificativa.
- Verifique que la alimentación se encuentra dentro del rango de 9-30 VDC.
- Inserte la tarjeta SIM siguiendo el procedimiento indicado en la guía de inicio rápido.
- Conecte la antena al conector móvil antes de alimentar el equipo. Asegúrese de colocar la antena en una ubicación con cobertura adecuada y evite encerrarla dentro de una envolvente metálica que reduzca la señal.
- Compruebe la polaridad y el cableado del bus RS-485.
- Verifique que cada equipo del bus utiliza una dirección Modbus distinta y una configuración de comunicación compatible.
- Conecte la alimentación como último paso.
- Lea la información de seguridad.
La calidad y disponibilidad de la comunicación dependen de la cobertura móvil existente en la ubicación de la instalación.
Documentación del producto
- Guía de inicio rápido
- Especificaciones técnicas y dimensiones
- Conexionado
- Manual de instalación, configuración y uso
- Información de seguridad
Siguientes pasos
Después de instalar y conectar el Box 1A kiconex:
- Compruebe que el equipo dispone de alimentación.
- Compruebe que el Box detecta la tarjeta SIM.
- Revise los indicadores de cobertura móvil.
- Acceda a Cloud kiconex.
- Verifique que la instalación está disponible para su usuario.
- Revise la comunicación de los controles conectados al bus RS-485.
Si la instalación no aparece o los equipos no comunican, revise primero la cobertura móvil, la tarjeta SIM y el cableado RS-485. Después, compruebe los permisos y la configuración de la instalación.
Enlaces relacionados
Requisitos de red
Cuando Box 0 utilice una red con firewall o reglas de acceso restrictivas, consulte Puertos de red necesarios para Box kiconex antes de finalizar la puesta en marcha.
